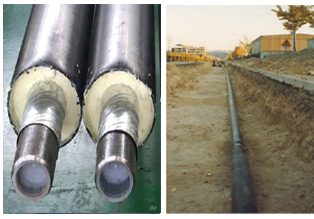

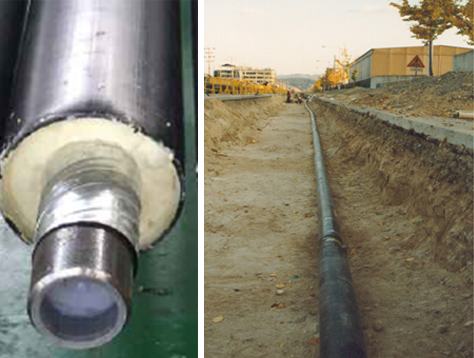

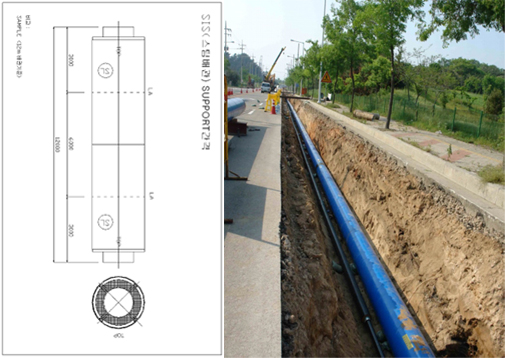

직관(Straight Pipe)

배관의 기본이 되는 구성품으로 6M, 12M가 일반 규격이며, 주문자의 사양에 따라 별도의 길이도 제작 가능하다.

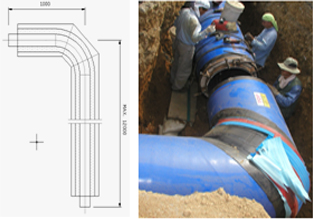

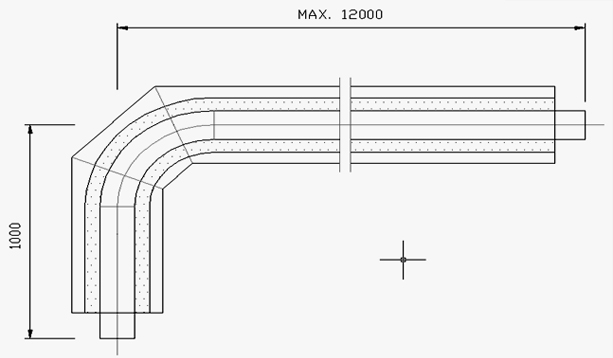

밴드(Bend)

배관의 방향을 변경하는데 사용되며, 열 팽창에 안전하도록 외관의 관경, support type의 변경이 가능하다.

배관의 방향이 바뀌는 각도 범위가 3˚이하는 현장에서 miter로 시공이 가능하지만 3˚초과하는 경우는 공장제작 밴드를 사용하여야 한다.

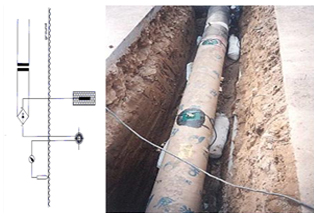

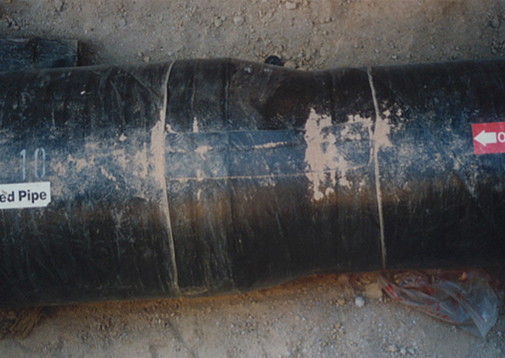

레듀서(REDUCER)

배관의 관경을 변경 하는데 사용하며 증기관에서는 응축수의 흐름이방해가 되지 않도록 일반적으로 Eccentric Reducer를 내관에 사용하여 제작한다.

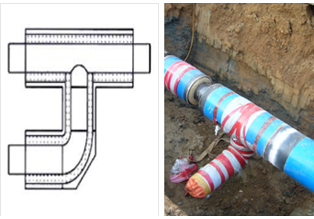

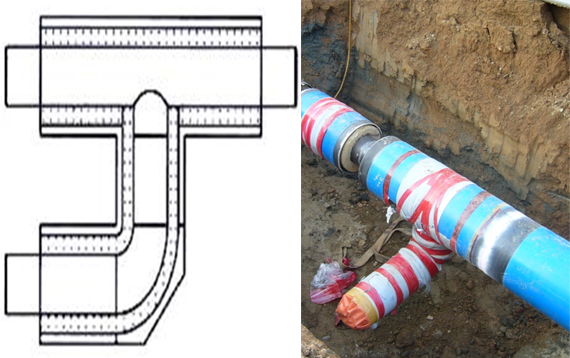

티(Tee)

Tee는 분기관 역할을 하며, 열팽창에 의한 움직임 및 구조 배분에 적합한 설계에 의해 제작되며 아래 그림처럼 응축수를 배출하는 경우에도 사용된다.

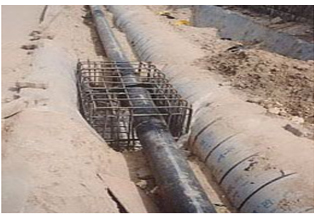

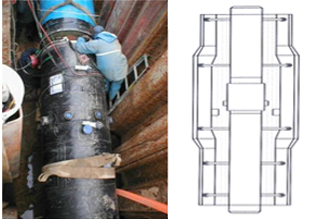

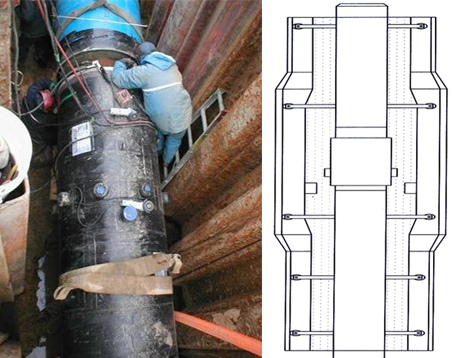

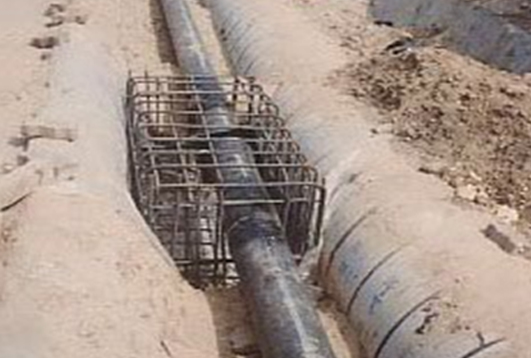

앙카(ANCHOR)

앙카는 배관의 온도변화에 따른 열팽창을 원하는 방향으로 유도하는 역할을 하며, 내관과 외관을 철판과 특수단열재로 연결하여 고정한다. 우리회사에서 제작하는 앙카는 타사 제품에 비해 다음과 같은 장점이 있다.

- 내관에서 외관의 Soil Friction Force에 의해서 고정하므로 콘크리트블록 구조물이 필요치 않다.

- 내관의 열이 철판의 전도에 의해 직접 외관에 전달되지 않도록 적절하게 차단하여 외관의 표면온도 상승으로 인한 품질저하가 없다.

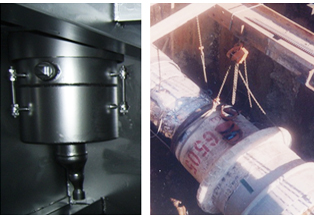

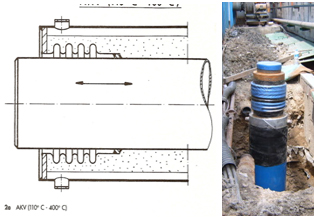

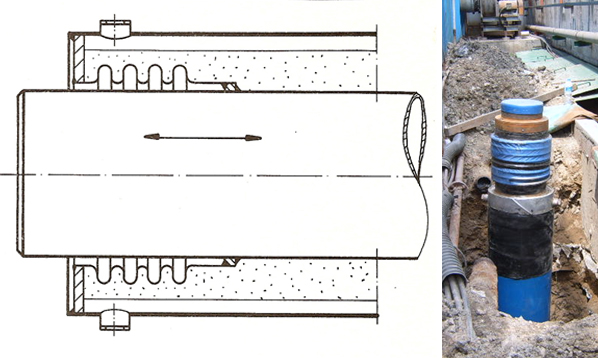

MANHOLE ENTRY UNIT (AKV + MD)

외관과 맨홀 콘크리트 구조물 사이의 기밀상태를 유지하도록 하여방수역할을 하며 외관의 열응력을 흡수하여 열응력에 의해 구조물의 벽체가 손상되지 않도록 한다. 내관과 외관의 기밀상태를 유지하는 역할을 하며 필요할 시, Socket이 부착되어 진공 처리작업, 기압의 Test, Vacuum
Jumping, 응축수 Drain, 습기방출을 할 수 있도록 한다.

ENDSEAL

내관과 외관의 기밀상태를 유지하는 역할을 하며, Socket이 부착되어 진공처리, 기압시험, vacuum jumping, 안전밸브(Safety valve)등을 부착할 수 있도록 한다. 밀폐가 되면서 내관의 움직임이 가능하도록 설계되어야 한다. 내관의 움직임이 큰 증기배관에 사용한다.

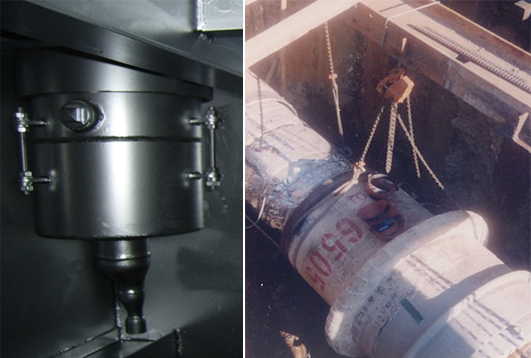

COMPENSATOR

내관의 열팽창을 흡수하여 열응력에 안전하도록 하는 구성품으로 Slip
joint, Ball joint, Loop 등 다양한 종류를 사용할 수 있다.

CONDENSATE PIPE

증기 공급 후에 발생한 응축수를 회수하는 배관은 일반적으로 내관이 보온재와 외관과 분리되어 자유롭게 움직임이 가능하도록 설계 된다. GI
PIPE를 사용하거나 SIS PIPE를 사용함

ACCESSORIES

전기방식 [Cathodic corrosion protection]

아스팔트, PE, Bitumen, 피복, 도장, 도금, 외에 전기방식이 있다. 주로 사용하는 전기방식으로 외부 전원식과 희생 양극식이 있다.

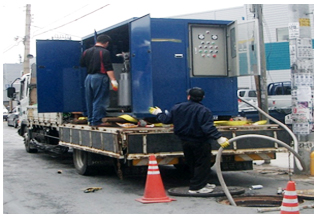

VACUUM PUMP

10mbar 까지 진공작업이 가능해야하며 진공 작업 시 수분제거가 가능해야 한다.
